ПРЕДАВКИ

(Материалът е разработен със съдействието на доц. Димитър Караиванов, кат.”Приложна механика”, ХТМУ-София)

Общи сведения

Предавките осъществяват връзката между задвижващата и работната машина, като в повечето случаи променят параметрите на предаваното движение. Обикновено се променят скоростите · ·, силите и моментите, но в някои случаи се променят характера и закона на движението (въртеливо в постъпателно ·, равномерно в променливо ·).

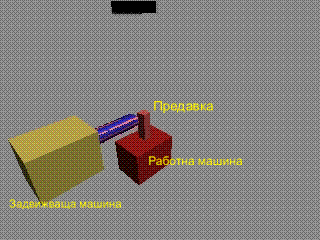

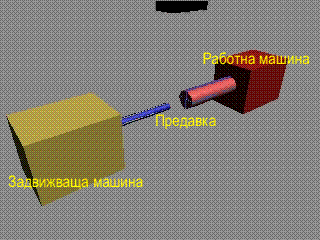

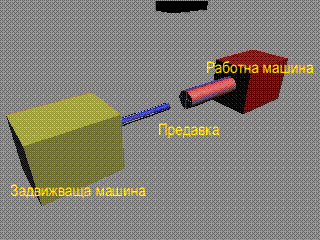

Фиг. 1

Един от основните параметри на предавката е предавателното отношение

където и са ъгловите скорости съответно на входящия и изходящия вал (фиг.1).

Ако се пренебрегнат загубите в предавката от закона за запазване на енергията се получава

т.е.

или

където:

и са съответно входящата и изходящата мощност, ;

и - входящият и изходящият въртящ момент, .

В зависимост от посоката на предаване на мощността една предавка може да работи като редуктор ( > 1) или мултипликатор ( < 1).

Загубите в предавката се отчитат с коефициентът на полезно действие (к. п. д.)

където:

е полезната работа, ;

- вложената работа, .

От тук

Предавките могат да осъществяват постоянно () или променливо ( - например вариаторите) предавателно отношение.

Според принципа на работа предавките биват: механични, хидравлични, пневматични, електрически и комбинирани (хидромеханични, електромеханични)

Основните параметри на една предавка са: предавана мощност, предавателно отношение, к. п. д., разположение на входящия и изходящия вал (междуосово разстояние, междуосов ъгъл), обем, маса, цена.

Механичните предавки според принципа си на работа биват: предавки чрез триене (триещи, ремъчни), предавки чрез зацепване (зъбни, верижни).

Според наличието на междинен елемент: индиректни (ремъчни, верижни), директни (зъбни, триещи).

Когато директната предавка се състои от два елемента (а индиректната – и междинен елемент), тя се нарича едностъпална. Многостъпалната предавка се състои от няколко последователно свързани едностъпални предавки с цел получаване на по-голямо предавателно отношение.

За постигане на по-голямо предавателно отношение могат да се използват няколко последователно свързани предавки от един вид или от различни видове. Тогава общото предавателно отношение е равно на

където , , и т.н.т. са предавателните отношения на съставящите предавки.

Аналогична зависимост се получава и за общия к. п. д.

където , , и т.н.т. са к. п. д. на съставящите предавки.
