РЕМЪЧНИ ПРЕДАВКИ
(Материалът е разработен със съдействието на доц. Димитър
Караиванов, кат.”Приложна механика”, ХТМУ-София)
|
|
Предават движението с помощта на ремък, при което
се разчита на силата на триене между ремъка и монтираните върху валовете
ремъчни шайби (фиг.1).
Ремъкът може да бъде
плосък
·,
клинов ·,
двойно
трапецовиден,
кръгъл,
поликлинов ·,
зъбен · (за предаване на движението без
приплъзване).
Ремъчните предавки се използват както като силови
(обикновено до 50 kW, но се срещат и до 3000 kW), така и като кинематични предавки.
Техните предимства са:
- безшумни;
- подходящи за големи честоти на въртене[1];
- не предават ударните натоварвания
(еластичен ремък и възможност за приплъзване);
- подходящи за големи междуосови разстояния;
- възможност за свързване на валове с
кръстосани геометрични оси (особено при кръгъл и двойно трапецовиден ремък);
- ниска себестойност;
Недостатъци:
- непостоянно предавателно отношение поради
приплъзването;
- голямо радиално натоварване на валовете;
- по-големи габарити (в сравнение със
зъбните и верижните);
- необходимост от честа смяна на ремъка
(1000 ÷ 5000 часа);
- необходимост от опъващо устройство.
|
Фиг.2 |
Предавателното отношение се влияе от
неизбежното приплъзване (фиг.2)
където:
и
са ъгловата скорост и
диаметърът на задвижващата шайба;
и
са ъгловата скорост и
диаметърът на задвижваната шайба;
- коефициентът на
приплъзване между ремъка и ремъчната шайба.
При предаване на теглителната сила
чрез триене е необходимо
да се спази Ойлеровата зависимост
където:
и
са входящата и
изходяща опънови сили в ремъка (
);
- основата на натуралния
логаритъм;
- коефициентът на
триене между ремъка и ремъчната шайба;
- ъгълът на обхвата на
ремъка (фиг.2), rad.
Необходимата опънова сила се осигурява от
еластичната деформация на ремъка. Тъй като в процеса на работа част от
еластичните деформации преминават в пластични, е необходимо да се предвиди
опъващо устройство, което да поддържа необходимата големина на . На фиг.3 са показани някои от най-често
използваните опъващи устройства.
|
|
Периодично опъване чрез изместване на
едната шайба ·.

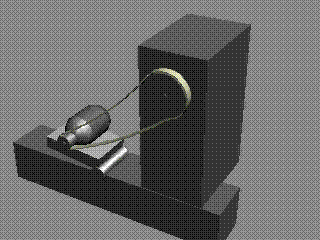

Опъване от собственото тегло на двигателя ·.
Опъване с опъваща ролка, поставена върху отпуснатата
страна на ремъка.
Автоматично опъване.
