ЗЪБНИ ПРЕДАВКИ

(Материалът е разработен със съдействието на доц. Димитър Караиванов, кат.”Приложна механика”, ХТМУ-София)

Фиг.2

(Wikipedia)

Фиг.3

Предават движението чрез зацепване на зъбни колела, чиито зъби имат определен профил.

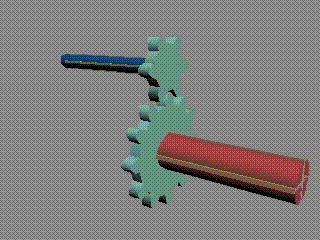

В тесен смисъл под зъбна предавка се разбира тризвенен зъбен механизъм (фиг. 2), съставен от две зъбни колела. В широк смисъл се разбира цялостно изделие, състоящо се от няколко зъбни колела, валове, лагери, уплътнения, охлаждаща система и евентуално корпус с капак (фиг.3 ).

Зъбните предавки са се наложили като най-разпространен вид механични предавки в машиностроенето и уредостроенето благодарение на своите предимства:

- осигуряване на постоянно предавателно отношение;

- създаване на сигурна връзка между агрегатите;

- възможност за предаване на големи мощности;

- висок к. п. д.;

- безшумност (при точна изработка и добро мазане)

- компактност;

- дълготрайност, надеждност и просто обслужване.

Недостатъци:

- сравнително сложна изработка;

- предаване на ударните натоварвания;

- увеличаване на нивото на шума при неточна изработка;

- неподходящи за големи междуосови разстояния на валовете на свързваните агрегати.

Класификация

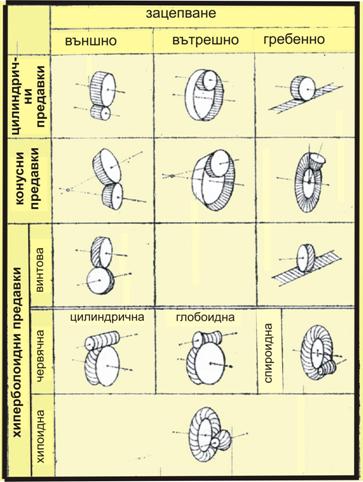

Таблица 1

Според взаимното разположение на геометричните оси на колелата:

- с успоредни оси (цилиндрични зъбни предавки);

- с пресичащи се оси (конусни зъбни предавки);

- с кръстосани оси (хиперболоидни зъбни предавки).

В последната група влизат винтовите, червячните, хипоидните, спироидните зъбни предавки.

Според надлъжната форма на зъбите:

а) б)

в) г)

Фиг.4

- с прави зъби – възможна е при цилиндричните и конусните зъбни предавки (фиг.4а);

- с наклонени заби – цилиндрични, конусни зъбни предавки (фиг.4б);

- със стреловидни (шевронни) зъби – цилиндрични зъбни предавки (фиг.4в);

- с криволинейни зъби – хиперболоидни зъбни предавки (фиг.4г).

Според формата на работния профил на зъбите:

а) б)в)

Фиг. 5

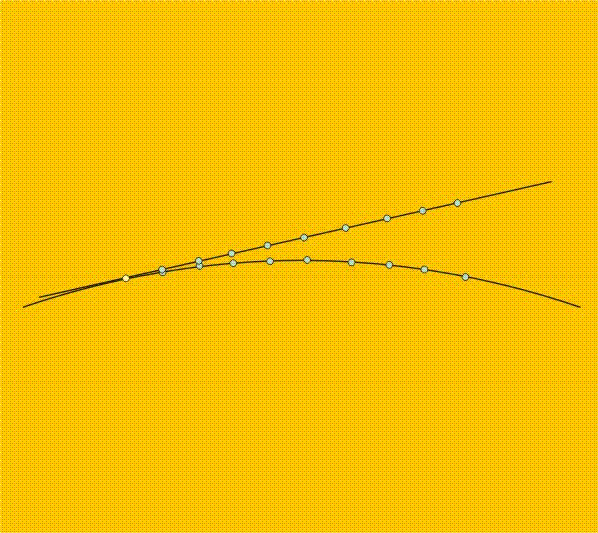

- еволвентни · (фиг.5а) ;

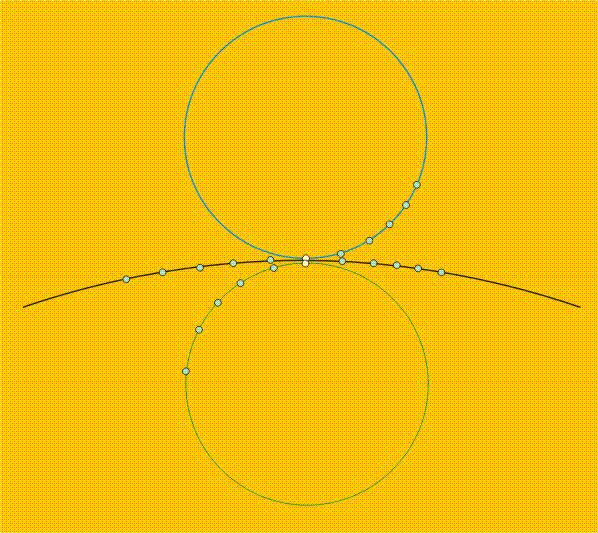

- циклоидни · (фиг.5б);

- цевни · (фиг.5в) и др.

Според разположението на зъбите върху колелата:

а) б)

Фиг. 6

- с външни зъби (фиг.4);

- с вътрешни зъби (фиг.6а);

- зъбен гребен (фиг.6а) – граничен случай между горните два, при който зъбното колело (т. н. зъбен гребен) има безкрайно голям брой зъби и извършва транслационно движение.

Според относителното движение на геометричните осите на валовете на зъбните колела:

- предавки с неподвижни оси ·;

- планетни предавки ·.
